工程塑料加工中心的刀柄是不锈钢的好还是合金钢的好?

工程塑料加工中心的刀柄是不锈钢的好还是合金钢的好?

  • 哈思孚
  • 2022-01-17
  工程塑料加工中心的刀柄是不锈钢的好还是合金钢的好?刀柄是工程塑料加工中心数控设备和刀具的连接体,它是影响同心度、动平衡的关键环节。其中的同心度决定刀具旋转一周各切刃部分切削量是否均匀;主轴旋转时动不平衡产生周期性震动。因此刀柄不是普通的部件,对于工程塑料加工中心还是很重要的。

  工程塑料加工中心的刀柄材质有哪些?

  工程塑料加工中心的刀柄材质有很多,包括了金刚石刀柄、立方氮化硼刀柄、陶瓷刀柄、涂层刀柄、硬质合金刀柄、高速钢刀柄等等。

  工程塑料加工中心的刀柄材质比较?

  工程塑料加工中心的刀柄材质材料牌号多样,性能差异大。

  (1)刀柄材料硬度顺序:金刚石刀柄>立方氮化硼刀柄>陶瓷刀柄>硬质合金>高速钢。

  (3)刀柄材料抗弯强度顺序:高速钢>硬质合金>陶瓷刀柄>金刚石和立方氮化硼刀柄。

  (3)刀柄材料韧度大小顺序:高速钢>硬质合金>立方氮化硼、金刚石和陶瓷刀柄。

  工程塑料加工中心的刀柄材质选择和应用:

  哈思孚HASSFULL说,高硬度工件材料,用更高硬度刀柄来加工,刀柄材料硬度必须高于工件材料的硬度,一般要求在60HRC以上。刀柄材料硬度越高,其耐磨性越好。

  举例,硬质合金中含钴量增多,强度和韧性增加,硬度降低,适合粗加工;含钴量减少,硬度及耐磨性增加,适合精加工。

  具有优良高温力学性能的刀柄尤其适合于高速切削加工。

  陶瓷刀柄优良的高温性能使其能够以高的速度进行切削,允许的切削速度可比硬质合金提高2~10倍。

  工程塑料加工中心的刀柄是不锈钢的好还是合金钢的好?

  哈思孚HASSFULL说,工程塑料加工中心的刀柄,不论是不锈钢,还是合金钢,都有各自的优势,有对应的加工场景,可以参阅说明书。

  工程塑料加工中心的刀柄分类:

  1、根据主轴锥孔分:锥度为7:24的SK通用刀柄,锥度为1:10的HSK真空刀柄。

  (1)锥度为7:24的SK通用刀柄:7:24指的是刀柄锥度为7:24,为单独的锥面定位,锥柄较长。锥体表面同时要起两个重要作用,即刀柄相对于主轴的精确定位以及实现刀柄夹紧。

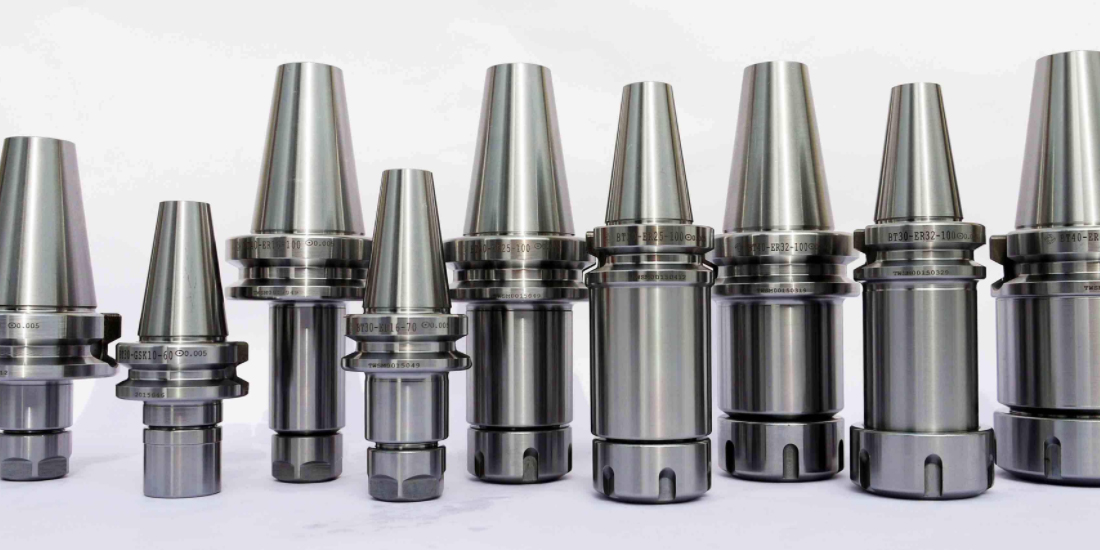

锥度为7:24的SK通用刀柄

锥度为7:24的SK通用刀柄

  (2)锥度为1:10的HSK真空刀柄:哈思孚HASSFULL说,HSK真空刀柄靠刀柄的弹性变形,不但刀柄的1:10锥面与机床主轴孔的1:10锥面接触,而且使刀柄的法兰盘面与主轴面也紧密接触,这种双面接触系统在高速加工、连接刚性和重合精度上均优于7:24的通用刀柄。

锥度为1: 10的HSK真空刀柄

锥度为1: 10的HSK真空刀柄

  HSK刀柄有A型、B型、C型、D型、E型、F型等多种规格,其中常用于加工中心(自动换刀)上的有A型、E型和F型。

  2、加热刀柄:哈思孚HASSFULL说,应用感应加热技术加热刀柄上刀具装夹部位,使它的直径会膨胀,再将冷的刀杆放入热的刀柄。加热刀柄夹紧力大,动平衡好,适合于高速加工。重复定位精度高,一般在2μm以内,径向跳动在5μm以内;抗污能力好,在加工中防干涉能力好。但是,每种规格刀柄只适安装一种柄径的刀具,需配置一套加热设备。

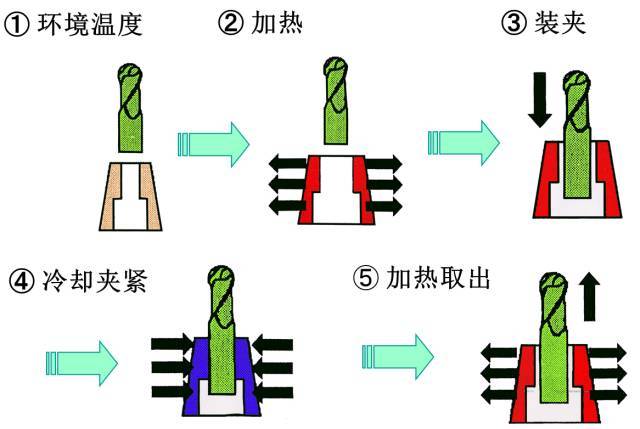

热缩型刀柄装夹原理

热缩型刀柄装夹原理

  3、刀柄的装刀形式:

  (1)液压夹头刀柄:

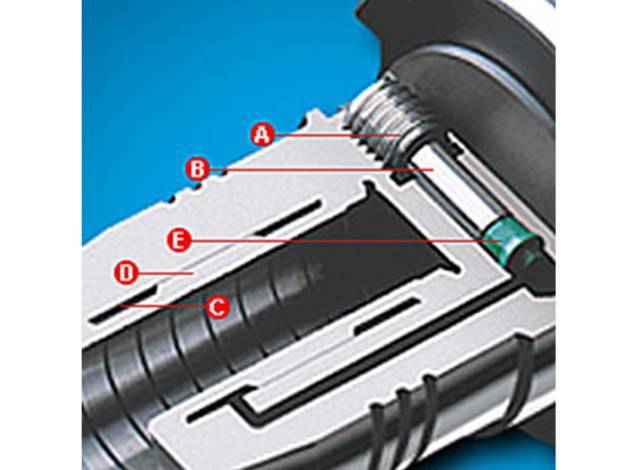

液压夹头刀柄结构

液压夹头刀柄结构

  A-锁紧螺钉,使用内六角扳手将锁紧螺钉拧紧;

  B-锁紧活塞,将液压媒质压入膨胀室;

  C-膨胀室,受液体挤压产生压力;

  D-薄膨胀衬套,在锁紧过程中使刀具装夹杆中心定位并均匀包络。

  E-特殊密封件,确保理想的密封和长的使用寿命。

  (2)弹簧夹头刀柄:哈思孚HASSFULL说,主要用于钻头、铣刀、丝锥等直柄刀具及工具的装夹,卡簧弹性变形量1mm,夹持范围在直径0.5~32mm。

  4、其它型式刀柄:

其它型式刀柄

其它型式刀柄

  工程塑料加工中心的刀柄保养措施:

  1、减少人手上汗液和刀柄接触,尽量不徒手抓取刀具,徒手抓取刀具后及时涂抹防锈油。手工安装拆卸刀柄时,刀柄卸下后、安装前养成涂抹防锈油的好习惯。

  2、定期检测冷却液浓度,防止冷却液浓度降低,细菌大量繁殖、滋生,加速刀柄锈蚀。冷却液的防锈时效各有不同,选择合适防锈时效的冷却液。

  3、逢年过节,工厂放假前刀柄清洁防锈必不可少。长时间不使用刀柄,涂抹防锈油保存,定期复抹防锈油。

  工程塑料加工中心的刀柄夹不紧的原因分析:

  1、主轴自动夹紧机构内部分碟形弹簧疲劳失效。

  2、刀柄拉钉位置不对。

  3、主轴锥孔内有杂物。

  工程塑料加工中心的刀柄夹不紧的解决办法:

  1、经过了解该CNC加工中心属于使用年限较短,初步排除碟形弹簧疲劳失效问题。

  2、检查刀柄拉钉位置,拉钉没有松动。

  3、将主轴拆开,发现主轴内有切屑,用煤油将主轴内孔和四瓣爪清理干净。

  4、重新装配时,要注意碟形弹簧不用清洗,并且要保证四瓣爪位置正确,避免造成人为故障。

HASSFULL-MF1325工程塑料加工中心

HASSFULL-MF1325工程塑料加工中心

  工程塑料加工中心的刀柄是不锈钢的好还是合金钢的好?这个问题解答了。HASSFULL-MF1325工程塑料加工中心,适用各种非金属板材加工,包括了各种工程塑料件、绝缘件、复合板材等;盘式伺服刀库,换刀速度快;真空吸附台面,T型槽装夹,装夹方便;适用各种板材的高效加工。
