数控加工中心加工铝块？数控加工中心可以加工铝块，也可以加工工程塑料、复合材料、铜板等。铝块属于软性金属.数控加工中心加工铝块，是一种数字信息控制零件和刀具位移的机械加工方法。数控加工中心在加工铝块的时候，有很多注意事项。那么今天HASSFULL（哈思孚）就来具体说下这个。

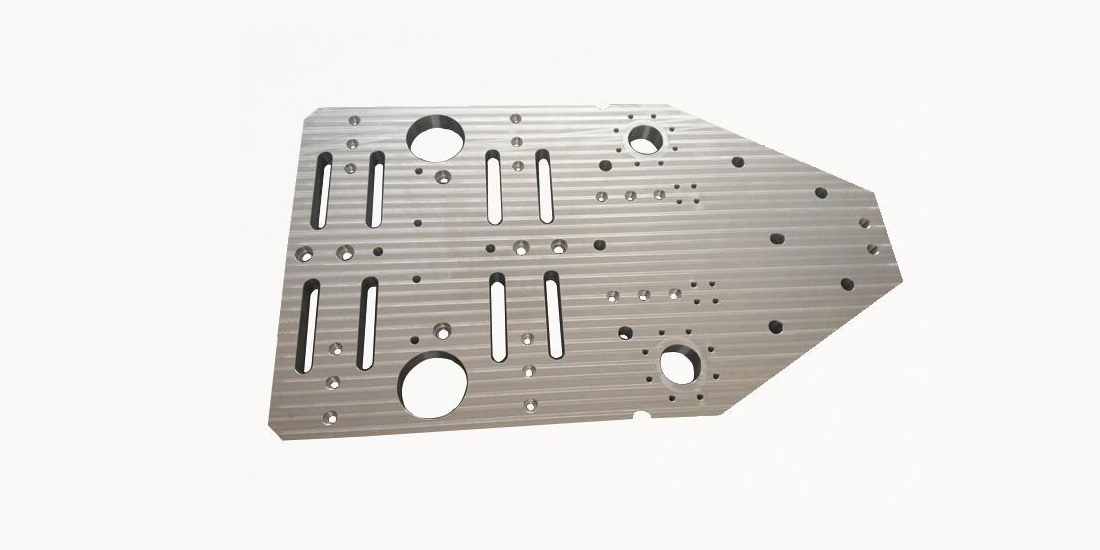

CNC数控加工铝件
数控加工中心加工铝块的特点有哪些？
1、铝合金硬度低：与钛合金和淬火钢相比，铝合金具有较低的硬度，当然，热处理或压铸铝合金也具有较高的硬度。一般铝板的HRC硬度一般在HRC40度以下。因此，在加工铝合金的情况下，工具的负荷小。另外，铝合金的导热性优异，因此铝合金铣削的切削温度低，能够提高铣削速度。
2、刀具容易磨损：因为使用了不合适的工具材料，在加工铝合金的情况下，由于棒刃、切屑排出等问题，工具的磨损加快的情况较多。
3、铝合金的塑性低：铝合金的塑性低，熔点也低。加工铝合金时，结合边缘问题很深，排屑性能差，表面粗糙度也高。其实加工铝合金，主要是刀和粗糙度效果不好。如果解决了固定刀刃、加工表面的品质这两个问题，就能解决铝合金加工的问题。
数控加工中心加工铝块变形的注意事项？
影响铝件加工精度和表面质量的主要因素是该类零件加工过程中容易发生变形现象，这需要操作者具备一定的操作经验和技巧。

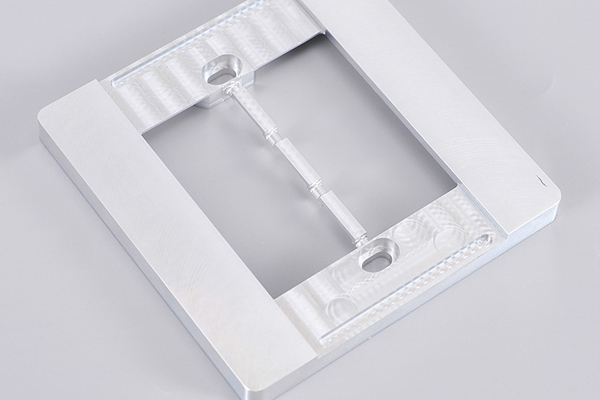

CNC铝插座面板
数控加工中心加工铝块变形该怎么办？
1、对于加工余量大的零件，为使其在加工过程中有比较好的散热条件，避免热量集中，加工时，宜采用对称加工。如有一块90mm厚的板料需要加工到60mm，若铣好一面后立即铣削另一面，一次加工到最后尺寸，则平面度达5mm；若采用反复进刀对称加工，每一面分两次加工到最后尺寸，可保证平面度达到0.3mm。
2、如果板材零件上有多个型腔，加工时，不宜采用一个型腔一个型腔的次序加工方法，这样容易造成零件受力不均匀而产生变形。采用分层多次加工，每一层尽量同时加工到所有的型腔，然后再加工下一个层次，使零件均匀受力，减小变形。
3、通过改变切削用量来减少切削力、切削热。在切削用量的三要素中，背吃刀量对切削力的影响很大。如果加工余量太大，一次走刀的切削力太大，不仅会使零件变形，而且还会影响机床主轴刚性、降低刀具的耐用度。如果减少背吃刀量，又会使生产效率大打折扣。不过，在数控加工中都是高速铣削，可以克服这一难题。在减少背吃刀量的同时，只要相应地增大进给，提高机床的转速，就可以降低切削力，同时保证加工效率。
4、走刀顺序也要讲究。粗加工强调的是提高加工效率，追求单位时间内的切除率，一般可采用逆铣。即以最快的速度、最短的时间切除毛坯表面的多余材料，基本形成精加工所要求的几何轮廓。而精加工所强调的是高精度高质量，宜采用顺铣。因为顺铣时刀齿的切削厚度从最大逐渐递减至零，加工硬化程度大为减轻，同时减轻零件的变形程度。
5、薄壁工件在加工时由于装夹产生变形，即使精加工也是难以避免的。为使工件变形减小到最低限度，可以在精加工即将达到最后尺寸之前，把压紧件松一下，使工件自由恢复到原状，然后再轻微压紧，以刚能夹住工件为准（完全凭手感），这样可以获得理想的加工效果。总之，夹紧力的作用点最好在支承面上，夹紧力应作用在工件刚性好的方向，在保证工件不松动的前提下，夹紧力越小越好。
6、在加工带型腔零件时，加工型腔时尽量不要让铣刀像钻头似的直接向下扎入零件，导致铣刀容屑空间不够，排屑不顺畅，造成零件过热、膨胀以及崩刀、断刀等不利现象。要先用与铣刀同尺寸或大一号的钻头钻下刀孔，再用铣刀铣削。或者，可以用CAM软件生产螺旋下刀程序。
数控加工中心加工铝块用什么铣刀？
加工铝合金一般用3刃铝用铣刀，其次因为加工情况的差异，很可能会用到2刃球头刀，或4刃平底刀。
1、铝用钨钢铣刀的选择：刃数一般是3刃，材料一般选择YG类硬质合金，这样可以减少刀具与铝合金的化学亲和力。一般数控刀具品牌都有加工铝合金专用铣刀系列产品。
2、高速钢材质：高速钢铝用铣刀较为锋利，也可以很好的加工铝合金。
数控加工中心加工铝块切削参数怎么弄？
1、加工普通铝合金一般可以选择高速大进给铣削。其次尽可能选择较大的前角，增大容屑空间，减少粘刀的现象。如果是精加工铝合金，则不能采用水剂切削液，避免在加工表面形成小针孔，一般可以采用煤油或者柴油做加工铝板的切削液。
2、加工铝合金铣刀的切削速度，因铣刀的材质与参数，加工工艺的不同而有差异。具体的切削参数可以参考厂家给的切削参数为基础进行加工。

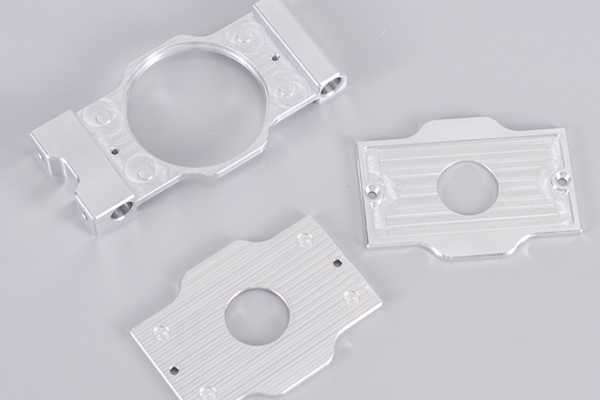

标牌加工中心
数控加工中心加工铝块怎么装夹没有划痕？
用铝钳口，装夹是要手感的，不要太重也不要太轻，这个就看你自己是否熟练了，本人加工几年铝件还没有出现过划伤刮伤的现象，很多窍门需要自己摸索，主要轻拿轻放。
数控加工中心加工铝块的问题，介绍的挺多了，大家都清楚了吧。
哈思孚HASSFULL旗下的加工中心，满足大家基本的需求，价格公道，厂家直销，技术直接对接客户，反应更迅速。
