加工中心干工程塑料问题多,这几招帮你搞定!与金属材料切削加工相比,工程塑料硬度低、强度低,感觉上是比较好加工的材料,但其实中会遇到很多问题,变形变色问题多,加工精度也不易保证。今天就和大家分享一些关于工程塑料如何实现高效切削加工的经验。
工程塑料的加工特点
极易产生局部过热,而耐热温度却很低,引起塑料件变形(严重时工件弹跳)、变色、熔化,甚至产生燃烧
通用工程塑料热容量很小,导热性极差,只有金属的0.3%,线胀系数大,约为金属的2~20倍。因此在切削过程中产生的热量主要传给了刀具,即便有少量的热量传给塑料切屑,也很难传入到塑料件的内部,局部过热由此产生。
切削加工时切削力或夹紧力过大,会引起较大的弹性变形,影响塑料件的加工精度
通用工程塑料弹性模量约为金属的
![](/uploads/202109/06f8b79ee3e734148fdbd8f24d415f66.png)
,其本身由多种成分组成,组织不均匀,同时填料条层(或纤维)方向在切削时也影响加工表面质量。
磨削作用
部分工程塑料被切下的粉末或颗粒相当于磨料,有很强的磨削作用(如电木),使切削刀具的刃口比切削同等强度,硬度的其它塑料磨损大得多。切削加工的难易程度与填料种类有关,玻璃织物的填料最难加工其后依次是矿物性填料、棉花填料、纤维织物填料、木粉填料。
开裂与缠屑
热固性工程塑料时,切屑为高速脱落的崩碎切屑。在刀具切入切出工件表面会出现崩落现象。车削力或刀尖圆弧半径较大时易开裂,工件表面出现银丝裂纹;
加工热塑性工程塑料时,由于切削热使其具有一定的塑性,从而形成带状切屑,易缠绕在工件或车刀上,有时挤压成硬团,影响加工,甚至会破坏易加工表面的质量;
材料本身质量层次不齐,影响加工
市场上的原料供应商层次不一,提供的材料质量存在差异,运输储藏过程中也容易受到磕碰划伤。
工程塑料切削的通用对策
刀具材料的选择
高速钢刀具一般可加工不加增强剂的热塑性工程塑料,如尼龙(Nylon)、聚碳酸酯(PC)、聚氨酯(PU)、聚四氟乙烯(特富龙,PTFE)、聚对苯二甲酸乙二醇酯(PET)等,价格便宜。
硬质合金刀具(K类/YG类)与其它类硬质合金相比,其热膨胀系数低,导热性高,因此对材料内部组织结构的破坏相对来说不敏感。用于加工添加了增强剂的热塑性工程塑料,更有效率。
PCD刀具的导热性比硬质合金高得多,特别适于加工对热敏感的热塑性塑料,也更耐磨,使用寿命最长,但价格相对较高,多用于精加工或大批量加工。
陶瓷和涂层刀具相对不太适合加工塑料
涂层使刀刃的刃口圆弧半径增大,而使切削区的热量增多,但金刚石涂层刀具导热好可以使用;
陶瓷刀的缺点是导热性低,在加工强化材料时,由于其脆性而很快崩刃;
刀具的几何参数
被加工的塑料越软,刀具的前角和后角应越大。但后角和前角大小的选择是有一定限度的,必须要保证刀具强度。
粗加工时,切削深度和进给量都较大,切削力大,为减小切削力,应取大前角,小后角。反之精
加工时,摩擦与磨损主要在后面,应取小前角和大的后角。
刀具刃口粗糙度等级要低,有利于刀刃锋利,有时可磨出圆弧断屑槽;采用较大刀刃倾角,可避免工件表面起毛,开裂、剥落;钻头修磨横刃,减小轴向力,磨出中心顶,易定心;棱边背光,磨成带有副后角,减少与孔壁的摩擦;顶角小,有利于双重顶角。
切削量与切削方式
应采用高切削速度、小切削深度和走刀量。
高速切削能缩短加工表面的摩擦时间,产生的热量少。切屑在刀具前面流出呈下跌倾向,减少了塑料导热性差对切削的不利影响。塑料的抗开裂性差,切削往往是切裂,开裂越长加工质量越差。进刀量小,切屑厚度小,切屑细且薄,开裂长度就短,加工质量就好。比如钻孔时,少量多次给进。切削量对材料回弹性和不均匀性影响较大,切削深度大切削速度小会造成加工实际尺寸大于名义尺寸。

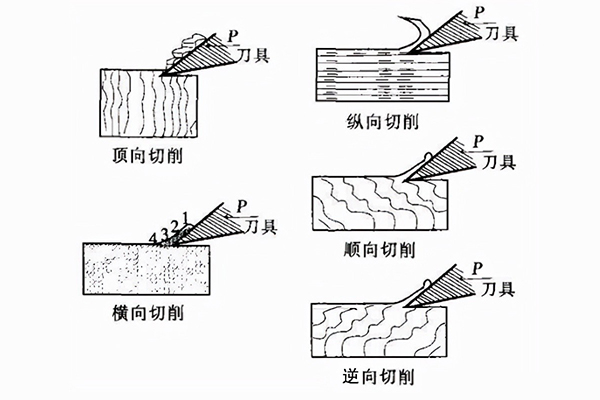

填料条层(或纤维)方向对加工质量有影响,在顶向切削、横向切削、纵向切削、顺向切削、逆向切削中,一般逆向切削的表面质量较好。
工程塑料的切削形式
开裂的控制
1、选择合适的夹紧力的大小及夹紧方式;
2、保持刀具的锋利(钝的刀具不是在切削而是在挤压,零件易沿纤维方向开裂);
3、刀具刚接触或将离开的瞬间,需减少进给量,否则工件边缘容易崩落;
4、车削层压塑料零件的螺纹时,必须用负刃倾角的螺纹车刀才能防止螺牙层层脱落;
温度把控及冷却方式
各种工程塑料最优的加工温度范围
各类工程塑料有各自适合的加工温度(上图举例了一些),要注意加工温度的控制。部分玻璃纤维增强塑料加工时甚至还需要预热。
冷却通常使用压缩空气降温即可,少数情况才使用冷却液,但要注意塑料吸水性,而且要避免切削液与塑料表面产生反应(如聚碳酸酯PC不能使用含有氯代烃或芳烃的冷却液)。用镀铜的长刀杆可增加散热效果;采用断续切削,如旋风切削、飞刀、多次进给钻削、铣切等,也能达到较好的散热效果。
装夹方式
注意防止工件变形,夹紧力要小,可使用专业夹具,多点夹紧或压紧,避免直接使用台虎钳装夹。如果是薄板件,铣周边建议多点轻压,且贴近加工边缘,可以防止薄板边缘因切削力引起跳动。
材料的把控
1、优先选择大的材料品牌供应商(进口相对质量更好一些);
2、购买原料时候要注意选择表面保护膜完整无划伤的;
3、每批次材料,都要进行试制;
4、发现材料内应力大的话,要做相应的去应力处理;
5、运输存放过程中做好防护,避免磕碰划伤;
各工艺需要注意的点(在前面的基础上做一些补充)
车削
刀尖圆弧半径建议在精加工时取大,粗加工时取小。
切削尼龙等材料时形成的带状切屑会影响切削及加工精度,必须及时排除。
切削细长件,加工精度受弹性形变影响大,应加中心架或跟刀架等加以弥补。
铣削
工程塑料切屑通常较蓬松,需要较大的容屑空间,推荐使用少齿的铣刀。
工程塑料切削力小,铣刀可以选较大的直径。
工件材料的硬度和拉伸强度高时,应降低切削速度。
铣削平面宜用顺铣,从外周向中心走圆周轨迹。
薄板件加工边缘时为防止振动,尽量采用顺铣,选用小直径铣刀,降低进给速度,侧吃刀量小于铣刀直径的一半,立铣刀螺旋角要小。
铣削终点前应减小进给量,降低进给速度以防止工件开裂。
钻削
应选择比孔的公称直径稍大的钻头,通常应大0.05~0.25mm。
工程塑料硬度越高,弹性形变越小,钻头转速应越大,进给量应越小。
孔径越大,钻头的转速应越小。
避免钻头在钻穴中空钻引起局部过热。
钻削时应经常退钻,以便清除切屑。
尽可能安装切屑的除尘装置。
希望大家都能加工出高质量的产品。
最后,如果是做工程塑料加工的话,还是建议大家使用专门的工程塑料加工中心。

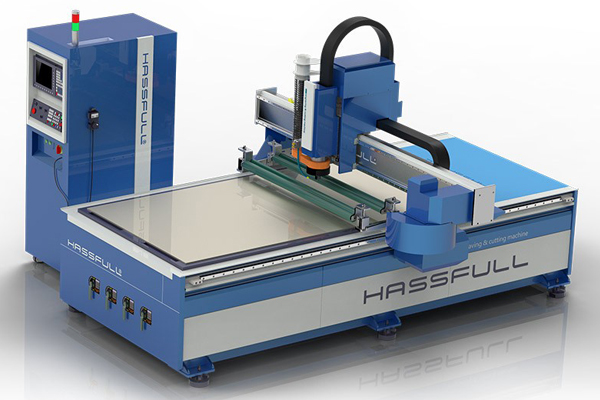

哈思孚MF1325工程塑料加工中心
