数控绝缘件加工中心的对刀就是确定工件?

数控绝缘件加工中心的对刀就是确定工件?

  • 哈思孚
  • 2022-01-04
  数控绝缘件加工中心的对刀就是确定工件?数控绝缘件加工中心加工前,都需要对刀的。数控绝缘件加工中心都是有刀库的,里面有很多刀具,不同刀具的基本尺寸都是不同的。数控绝缘件加工中心的对刀方式有很多,但是我们大多数都是采取对刀仪对刀的方式进行的,操作简单,测量数据精准,此种方法使用得较多。

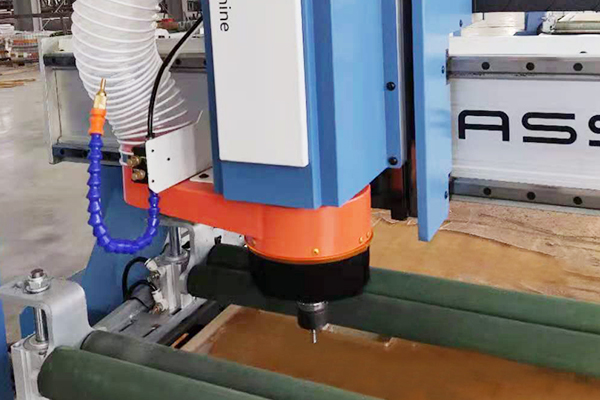

HASSFULL-MF1325工程塑料加工中心主轴

HASSFULL-MF1325工程塑料加工中心主轴

  数控绝缘件加工中心的对刀就是确定工件?

  数控绝缘件加工中心的对刀就是指操作员在启动数控程序前,通过一定测量手段,使刀位点与对刀点重合。

  数控绝缘件加工中心的对刀方法有哪些?

  1、对刀仪对刀:本质是测量出刀具假想刀尖点到刀具台基准之间X及Z方向的距离。利用机外对刀仪可将刀具预先在机床外校对好,以便装上机床后将对刀长度输入相应刀具补偿号即可以使用。

  2、自动对刀:通过刀尖检测系统实现的,刀尖以设定的速度向接触式传感器接近,当刀尖与传感器接触并发出信号,数控系统立即记下该瞬间的坐标值,并自动修正刀具补偿值。

  3、一般对刀:指在机床上使用相对位置检测手动对刀。下面以Z向对刀为例说明对刀方法,

  刀具安装后,先移动刀具手动切削工件右端面,再沿X向退刀,将右端面与加工原点距离N输入数控系统,即完成这把刀具Z向对刀过程。

  手动对刀是基本对刀方法,但它还是没跳出传统车床的“试切--测量--调整”的对刀模式,占用较多的在机床上时间。此方法较为落后。

  数控绝缘件加工中心的对刀点选择原则介绍:

  1、在数控绝缘件加工中心上容易找正,在加工中便于检查,编程时便于计算,而且对刀误差小。

  2、对刀点可以选择零件上的某个点(如零件的定位孔中心),也可以选择零件外的某一点(如夹具或机床上的某一点),但必须与零件的定位基准有一定的坐标关系。

  3、提高对刀的准确性和精度,即便零件要求精度不高或者程序要求不严格,所选对刀部位的加工精度也应高于其他位置的加工精度。

  4、选择接触面大、容易监测、加工过程稳定的部位作为对刀点。

  5、对刀点尽可能与设计基准或工艺基准统一,避免由于尺寸换算导致对刀精度甚至加工精度降低,增加数控程序或零件数控加工的难度。

  6、为了提高零件的加工精度,对刀点应尽量选在零件的设计基准或工艺基准上。例如以孔定位的零件,以孔的中心作为对刀点较为适宜。

  7、对刀点精度既取决于数控设备的精度,也取决于零件加工的要求,人工检查对刀精度以提高零件数控加工的质量。尤其在批生产中要考虑到对刀点的重复精度,该精度可用对刀点相对机床原点的坐标值来进行校核。

  数控绝缘件加工中心的对刀点选择方法详述:

  1、对于数控绝缘件加工中心,由于中心位置(X0,Y0,A0)已有数控设备确定,确定轴向位置即可确定整个加工坐标系。因此,只需要确定轴向(Z0或相对位置)的某个端面作为对刀点即可。

  2、对于三坐标数控铣床或三坐标加工中心,相对数控车床或车铣加工中心复杂很多,根据数控程序的要求,不仅需要确定坐标系的原点位置(X0,Y0,Z0),而且要同加工坐标系G54、G55、G56、G57等的确定有关,有时也取决于操作者的习惯。对刀点可以设在被加工零件上,也可以设在夹具上,但是必须与零件的定位基准有一定的坐标关系,Z方向可以简单的通过确定一个容易检测的平面确定,而X、Y方向确定需要根据具体零件选择与定位基准有关的平面、圆。

  3、对于四轴或五轴数控价格中心,增加了第4、第5个旋转轴,同三坐标数控设备选择对刀点类似,由于设备*加复杂,同时数控系统智能化,提供了更多的对刀方法,需要根据具体数控设备和具体加工零件确定。

  4、对刀点相对机床坐标系的坐标关系可以简单地设定为互相关联,如对刀点的坐标为(X0,Y0,Z0),同加工坐标系的关系可以定义为(X0+Xr,Y0+Yr,Z0+Zr),加工坐标系G54、G55、G56、G57等,只要通过控制面板或其他方式输入即可。这种方法非常灵活,技巧性很强,为后续数控加工带来很大方便。

  数控绝缘件加工中心刀库的形式介绍:

  1、圆盘式刀库:应用在小型立式综合加工机上。圆盘刀库一般俗称盘式刀库,以便和斗笠式刀库、链条式刀库区分。圆盘式刀库容量不大,顶多二、三十把刀。需搭配自动换刀机构ATC(AutoToolsChange)进行刀具交换。

  2、斗笠式刀库:只能存16~24把刀具,斗笠式刀库在换刀时整个刀库向主轴移动。当主轴上的刀具进入刀库的卡槽时,主轴向上移动脱离刀具,这时刀库转动。当要换的刀具对正主轴正下方时主轴下移,使刀具进入主轴锥孔内,夹紧刀具后,刀库退回原来的位置。

  3、链条式刀库:可储放较多数量之刀具,一般都在20把以上,有些可储放120把以上。它是藉由链条将要换的刀具传到指定位置,由机械手将刀具装到主轴上。换刀动作均采用马达加机加工中心使用的刀库最常见的形式是圆盘式刀库和机械手换刀刀库。

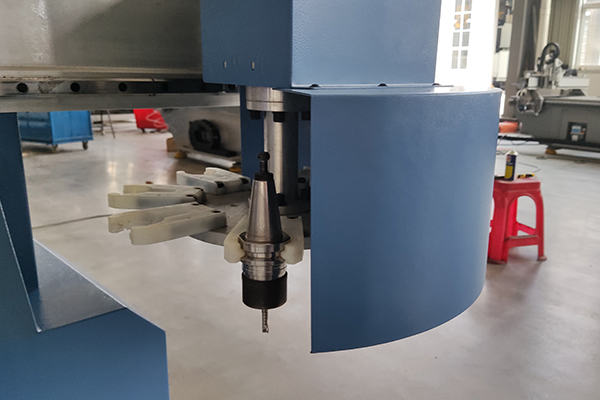

HASSFULL-MF1325工程塑料加工中心刀库

HASSFULL-MF1325工程塑料加工中心刀库

  数控绝缘件加工中心的换刀方式:

  1、更换主轴头换刀(刀具旋转为主运动):更换主轴换刀是带有旋转刀具的数控机床的一种比较简单的换刀方式。这种主轴头实际上就是一个转塔刀库。

  主轴头有卧式和立式两种,通常用转塔的转位来更换主轴头,以实现自动换刀。在转塔的各个主轴上,预先安装有各工序所需要的旋转刀具,当发出换刀指令时,各主轴头依次地转到加工位置,并接通主运动,使相应的主轴带动刀具旋转。而其它处于不加工位置上的主轴都与主运动脱开。

  这种更换主轴换刀装置,省去了自动松、夹、卸刀、装刀以及刀具搬运等一系列的复杂操作,从而缩短了换刀时间,并提高了换刀的可靠性。但是由于空间位置的限制,使主轴部件结构尺寸不能太大,因而影响了主轴系统的刚性。为了保证主轴的刚性,必须限制主轴的数目,否则会使结构尺寸增大。因此,转塔主轴头通常只适用于工序较少、精度要求不太高的机床,例如数控钻、铣床等。

  2、回转刀架换刀:回转刀架是一种最简单的自动换刀装置,常用于数控车床。可以设计成四方刀架、六角刀架或圆盘式轴向装刀刀架等多种形式。回转刀架上分别安装着四把、六把或更多的刀具,并按数控装置的指令换刀。

  回转刀架在结构上必须具有良好的强度和刚度,以承受粗加工时的切削抗力。由于车削加工精度在很大程度上取决于刀尖位置,对于数控车床来说,加工过程中刀具位置不进行人工调整,因此更有必要选择可靠的定位方案和合理的定位结构,以保证回转刀架在每次转位之后,具有尽可能高的重复定位精度(一般为0.001~0.005mm)。

  一般情况下,回转刀架的换刀动作包括刀架抬起、刀架转位及刀架压紧等。

  3、带刀库的自动换刀系统:由于回转刀架、转塔头式换刀装置容纳的刀具数量不能太多,不能满足复杂零件的加工需要,因此,自动换刀数控机床多采用带刀库的自动换刀装置。带刀库的自动换刀装置由刀库和换刀机构组成,换刀过程较为复杂。首先要把加工过程中使用的全部刀具分别安装在标准刀柄上,在机外进行尺寸预调整后,按一定的方式放入刀库。换刀时,先在刀库中选刀,再由换刀装置从刀库或主轴上取出刀具,进行交换,将新刀装入主轴,旧刀放回刀库。刀库具有较大的容量,既可安装在主轴箱的侧面或上方。由于带刀库的自动换刀装置的数控机床的主轴箱内只有一根主轴,主轴部件的刚度要高,以满足精密加工要求。

  另外,刀库内刀具数量较大,因而能够进行复杂零件的多工序加工,大大提高了机床的适应性和加工效率。带刀库的自动换刀系统适用于数控钻削中心和加工中心。

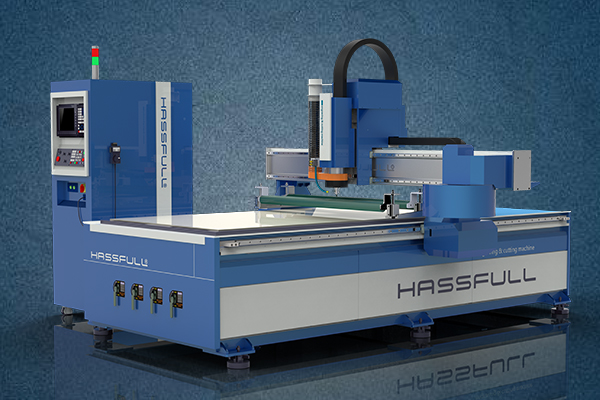

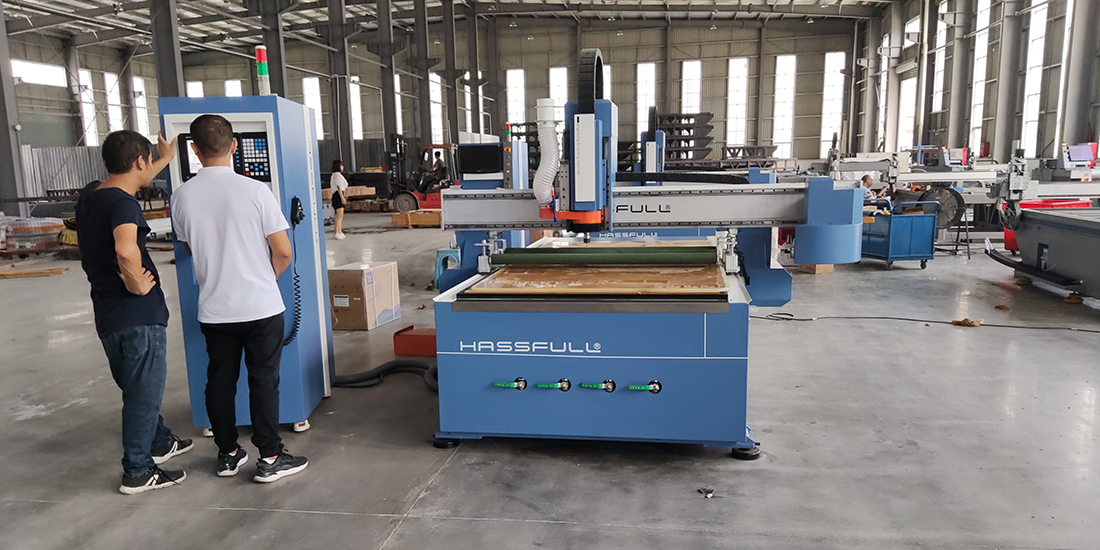

HASSFULL-MF1325工程塑料加工中心

HASSFULL-MF1325工程塑料加工中心

  “数控绝缘件加工中心的对刀就是确定工件”了解了。HASSFULL-MF1325工程塑料加工中心,适用各种绝缘件、工程塑料件、复合材料等的精密加工;配置的盘式伺服刀库,换刀3秒,速度快,加工效率高;而配置的绝缘板真空吸附台面+T型槽装夹,满足不同固定方式。
