绝缘件加工中心机床坐标系？坐标系包括了坐标系、坐标原点、运动方向。正确透彻理解坐标系，有助于更好的使用绝缘件加工中心。坐标系分为机床坐标系、编程坐标系和加工坐标系3中种类型。机床坐标系也叫机械坐标系，是加工中心固有的坐标系，并且是设定有固定的坐标原点。今天我们重点讲解的是机床坐标系。编程坐标系又被叫做“工件坐标系”，是人为设定的，是编程人员根据工件图样和加工工艺建立的。加工坐标系是指以确定的加工原点为基准所建立的坐标系。

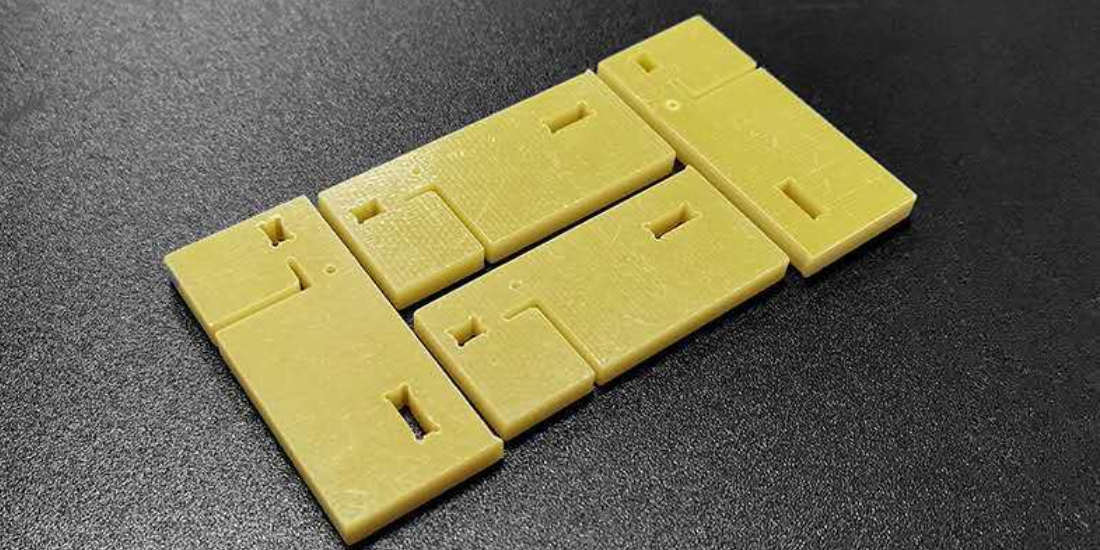

绝缘件CNC加工

　　绝缘件加工中心机床坐标系的定义：

　　机床动作由数控装置控制，为确定数控机床上成形运动和辅助运动，必须先确定机床上运动的位移和运动的方向，这就需要通过坐标系实现，这个坐标系被称之为机床坐标系。

　　绝缘件加工中心机床坐标系？

　　1、该坐标系是机床制造时由机床厂确定的，由机床的一个特定点（称作机械原点）确定的。由机械原点定义为原点的坐标系称为机械坐标系。因此该坐标系也是唯一的，它是对机床的机械操作与机床本身的机械动作（如换刀、交换工作台、15上下料）的基准。当机床开机后进行返回零点的操作后，即建立了机床的机械坐标系。工作台或刀具、刀架、机械手、安装好的卡具等的运动都会在显示器上显示出距离机床零点的绝对位置（坐标）值。此时用程序进行加工不会造成撞刀、机械碰撞。但是，如果开机后不回原点，因为没有建立该坐标系，CNC的显示器显示的是CNC系统通电后的任意值，与机床部件的实际位置没有任何联系，是随机值。此时如果用程序执行加工或是移动机床（无论手动或JOG方式）都会有撞车的危险。

　　2、使用绝对式位置检测元件（编码器或直线尺）做进给轴的移动量检测器的机床，无需每次开机后执行回机床零点的操作。

　　3、机床坐标系的指令格式：G53IP_换刀、交换工作台、上下料等的程序都在机械坐标系中执行。注意，执行G53时将自动取消刀具补偿、增量位置移动等指令。

　　绝缘件加工中心机床坐标系的确定？

　　1、机床相对运动规定：在绝缘件加工中心上，我们始终认为工件静止，刀具运动。编程人员不考虑机床上工件和刀具具体运动情况下，就可依据零件图样，确定机床加工过程。

　　2、机床坐标系规定：标准机床坐标系中X/Y/Z坐标轴相互关系用右手笛卡尔直角坐标系。

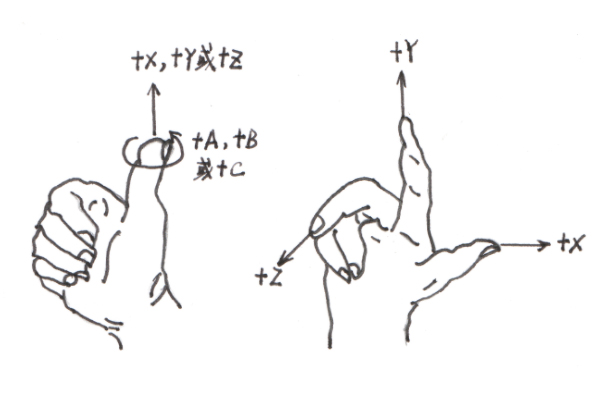

右手笛卡尔直角坐标系

　　绝缘件加工中心机床坐标系采用的右手笛卡尔直角坐标系说明：

　　1、伸出右手的大拇指、食指和中指，互为90°。大拇指代表X坐标，食指代表Y坐标，中指代表Z坐标。

　　2、大拇指指向为X坐标正方向，食指指向为Y坐标的正方向，中指指向为Z坐标的正方向。

　　3、围绕X、Y、Z坐标旋转的旋转坐标分别用A、B、C表示，根据右手螺旋定则，大拇指的指向为X、Y、Z坐标中任意轴的正向，则其余四指的旋转方向即为旋转坐标A、B、C的正向。

　　绝缘件加工中心机床坐标系之坐标轴的确定：

　　1、Z坐标：Z坐标的运动方向是由传递切削动力的主轴所决定的，即平行于主轴轴线的坐标轴即为Z坐标，Z坐标的正向为刀具离开工件的方向。

　　2、X坐标：X坐标平行于工件的装夹平面，一般在水平面内。确定X轴的方向时，要考虑2种情况：

　　（1）如果工件做旋转运动，则刀具离开工件的方向为X坐标的正方向。

　　（2）如果刀具做旋转运动，则分为两种情况：Z坐标水平时，观察者沿刀具主轴向工件看时，+X运动方向指向右方；Z坐标垂直时，观察者面对刀具主轴向立柱看时，+X运动方向指向右方。图5-5所示为数控车床的X坐标。

　　3、Y坐标：在确定X、Z坐标的正方向后，可以用根据X和Z坐标的方向，按照右手直角坐标系来确定Y坐标的方向。

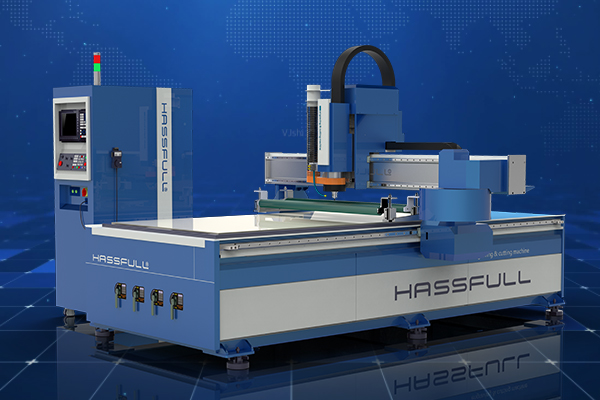

HASSFULL-MF1325工程塑料加工中心

　　关于绝缘件加工中心机床坐标系的内容，说清楚了。HASSFULL-MF1325工程塑料加工中心，适用各种铝、铜、工程塑料件、绝缘件、复合材料等的加工；配置的绝缘板真空台面，也可进行T型槽装夹；盘式伺服刀库，换刀速度快，效率高；高速电主轴，运行平稳，保证加工精度。
